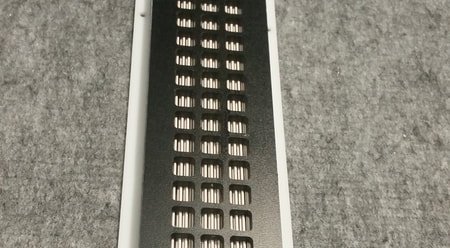

Neues Frontdesign (siehe oben)                                                                                                          New front design (see above)

ESL TWEETER

Die kontinuierliche Nachfrage von "do it your self"- Entwicklern nach elektrostatischen Mitten- / Hochton-Lautsprechern hat uns veranlasst, ein Elektrostaten-Element zu konstruieren. Wir nennen es ESL TWEETER. Es ist ein breitbandiger Schallwandler mit einer Einsatzfrequenz von 1200 Hz und einem mittleren Referenzwirkungsgrad von 88 dB. Damit ist er idealerweise geeignet für die Kunstruktion von 2- oder 2,5-Wege Lautsprechersysteme.

The continuous demand from "do it your self" developers for electrostatic midrange / high frequency loudspeakers has led us to design an electrostatic element. We call it ESL TWEETER. It is a broadband transducer with a take off frequency of 1200 Hz and an average reference efficiency of 88 dB. This makes it ideally suited for the construction of 2 or 2.5-way loudspeaker systems.

ESL TWEETER

Elektrostatischer Hochtöner

Eigenschaften:

• Hohe Bandbreite:  1200 Hz – 20 kHz (s. Grafik)

• Hoher Wirkungsgrad:  88 dB / 2,83V / 1m

• Breiter horizontaler Abstrahlwinkel bei hohen Frequenzen

• Elektroden aus isolierten Kupferdraht

• Chassismaterial: geschäumtes PVC

• Abmessungen: 540 x 90 x 18 mm (L x B x T) Gewicht (Chassis): 420 g

• Einbaumasse: s. Zeichnung; Ausbruch Schallwand: 525 x 75 mm

• Membranfläche: 480 x 40 mm, Membranhub: 0,6 mm

• Membranmaterial: 2,5 µm Polyesterfolie

• Befestigungsplatte aus hochglänzen Acryl, Farbe: weiß oder schwarz

• Speiseteil: enthält einen Audio-Übertrager plus Hochspannungskaskade

• Betriebsspannung: 230 VAC; auch für 110/115 VAC lieferbar

• Biasspannung: 2,5 kVDC; maximale Musikwechselspannung: 2250 Vss

• ESL Kapazität: ~100 pF

• Alle Hochspannung führenden Bauteile sind berührungssicher verbaut

• Bedienungsanleitung mit Tipps für den Einbau und Werteermittlung der Frequenzweichenbauteile im Lieferumfang

• Garantiezeit: 2 Jahre

• Preis inklusive Speiseteil:  489,-€ / Stück

• Preis ohne Speiseteil: 349,-€ (z.B. für den Betrieb an passenden Hochspannungsverstärkern)

ESL TWEETER
Electrostatic Speaker

 Properties:

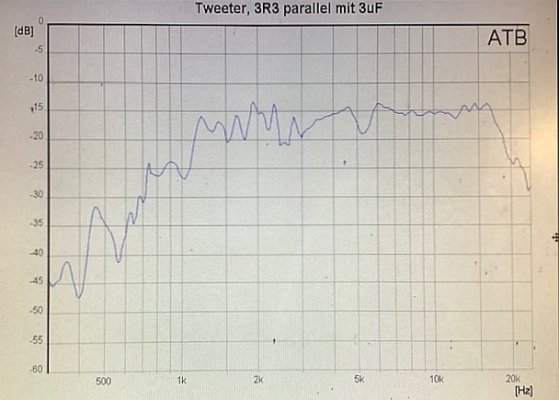

•  High bandwidth: 1200 Hz - 20 kHz (see graph)
•  High efficiency: 88 dB / 2.83V / 1m
•  Wide horizontal dispersion angle at high frequencies
•  Insulated copper wire electrodes
•  Chassis material: foamed PVC
•  Dimensions: 540 x 90 x 18 mm (L x W x D), weight (panel): 420 g

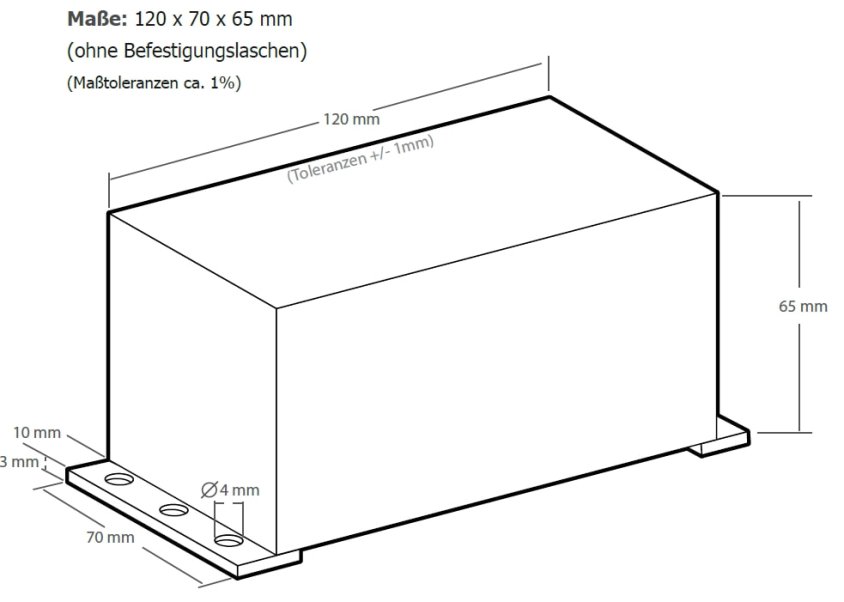

•  Installation dimensions: see drawing; cut-out baffle: 525 x 75 mm
•  Diaphragm area: 480 x 40 mm, diaphragm stroke: 0.6 mm
•  Membrane material: 2.5 µm polyester film

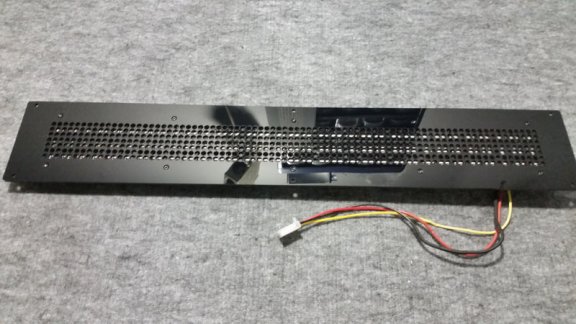

•  Mounting plate made of high-gloss acrylic, colour: white or black

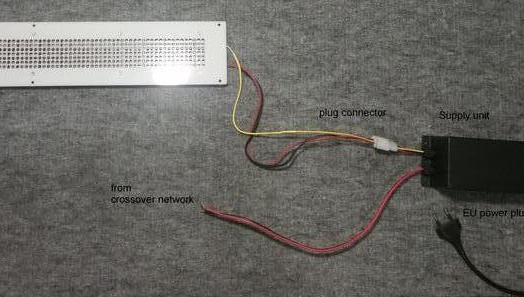

•  Power supply: contains an audio-transformer plus high voltage cascade
•  Operating voltage: 230 VAC; also available for 110/115 VAC
•  Bias voltage: 2.5 kVDC; maximum music AC voltage: 2250 Vss
•  ESL capacity: ~100 pF
•  All high-voltage components are protected against accidental contact
•  Operating instructions with tips for installation and value determination of the crossover components
•  Guarantee period: 2 years
•  Price including supply unit: €489 / piece
•  Price without supply unit: €349 (e.g. for operation with suitable high voltage amplifiers)
